說明：WS-YB-1010雙向綜合傾斜搖擺臺，主要用于模擬安裝在船舶、飛機、行進火炮等裝備上各類機械、電工電子產品、的傾斜和搖擺環境，以確定被試件經受規定嚴酷等級傾斜和搖擺的能力和結構的完好性。
購買咨詢一、設備概況
WS-YB-1010雙向綜合傾斜搖擺臺，主要用于模擬安裝在船舶、飛機、行進火炮等裝備上各類機械、電工電子產品、的傾斜和搖擺環境，以確定被試件經受規定嚴酷等級傾斜和搖擺的能力和結構的完好性。
傾斜、搖擺試驗主要適用于水上裝備或航空裝備中，用于模擬操縱、裝載不平衡及自然環境(如風、浪)產生的傾斜或搖擺環境，考核裝備各相關部件的結構完好性及性能可靠性。
WS-YB-1010雙向綜合傾斜搖擺臺滿足GB/T2423.101《電工電子產品環境試驗第2部分試驗方法：傾斜和搖擺》、GJB150.23-91《軍用設備環境試驗方法：傾斜和搖擺試驗》、GJB150.23A-2009《軍用設備環境試驗方法：傾斜和搖擺試驗》等相關試驗標準要求。

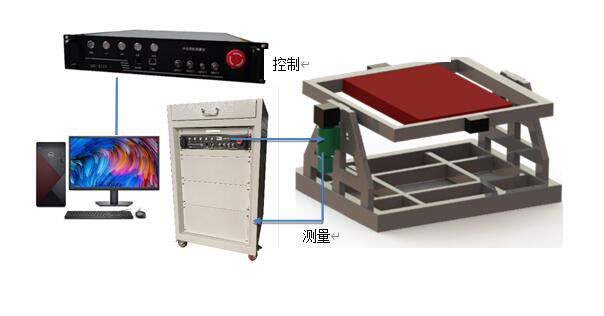

WS-YB-1010雙向綜合傾斜搖擺臺主要由機械臺體、控制測量?jī)x兩部分組成。
二、 技術參數
項 目 | 指 標 | 單 位 | |
較大負載 | 500（含夾具） | kg | |
臺面尺寸 | 1000×1000 | mm | |
較大試件重心高 | 500 | mm | |
安裝螺紋 | M16@200×200（可定制） | ||
方向 | 橫向（傾、搖） | 縱向（傾、搖） | |
角度 | 0～60 | 0～30 | ° |
周期 | 3～20 | 3～20 | s |
綜合搖擺 | 橫搖±45°（周期20s），縱搖±22.5°（周期14s） | ||
試驗持續時間 | 不少于30min | ||
外形尺寸 | 臺體3000×2500×1500 控制柜600×600×1100 | ||
電源要求 | 380V±10%，50Hz，75kW 220V±10%，50Hz，10A | ||
三、部件介紹
WS-YB-1010雙向綜合傾斜搖擺臺包含兩個軸系，內部為橫搖軸系，外部為縱搖軸系，采用電機作為執行元件，經減速器驅動兩個軸系回轉。驅動器將來自信號源的輸入信號和來自安裝在旋轉軸處的角度傳感器反饋信號進行綜合解調，電機根據輸入信號驅動兩個轉軸，使搖擺軸系和安裝平臺上裝載的夾具和試件繞兩個水平軸系做往復搖擺運動，實現角度和周期的準確控制。
3.1 臺體
臺體主要由臺面、橫搖軸、縱搖軸、電機、減速器、機架等部分組成。
3.2 控制測量?jī)x
控制測量?jī)x按功能模塊分為測角系統模塊，數字控制系統模塊、電機驅動控制模塊及與外部通信接口系統模塊等組成。
四、使用環境
4.1 工作環境
電源要求：三相380V，50Hz，75kW;
空間推薦布置(L×W×H)：4000mm×3500mm×4000mm
最小就位通道(W×H)：2500mm×2500mm
溫度(℃)： 0～40
濕度：≤95%
地基要求：根據地基圖制作專用地基
