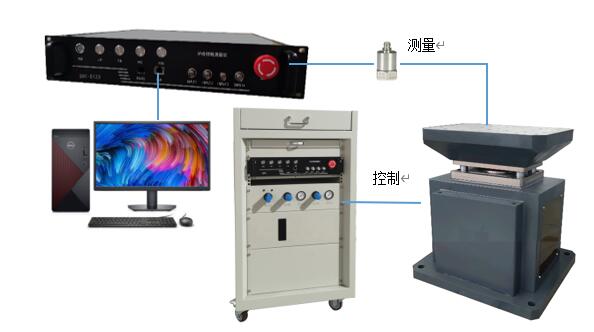

CPV300-1010顛震臺采用壓縮空氣驅動氣缸提升、下拉臺面，與砧座相撞產生沖擊。CPV300-1010顛震臺適用GJB4.8、GJB150、GJB360、GJB548、GB/T2423、JJG1174、IEC68-2-27等標準。CPV300-1010顛震臺主要由機械臺體、氣路系統、控制測量?jī)x三部分組成。

一、技術參數

二、部件介紹

　　CPV300-1010顛震臺采用壓縮空氣驅動氣缸提升、下拉臺面，與安裝在砧座上的波形發生器碰撞，產生一個近似半正弦波形，安裝在臺面上的傳感器將碰撞產生的波形信號采集并傳到分析軟件中，通過電腦顯示器顯示出來，完成一次試驗。控制氣路的換向頻率就可以調整碰撞頻次。

　　2.1 臺體

　　臺體主要由緩沖座、底座、驅動及提升裝置、導向裝置、砧座及波形發生器、臺面等部分組成。

　　CPV300-1010的半正弦波形發生器采用工程橡膠或澆注聚氨酯材料制造，通過調節橡膠部分的有效高度，得到各種不同的沖擊脈沖寬度，范圍在6～20ms之間。特殊情況可以使用羊毛氈或牛皮等替代。

　　2.2 氣路系統

　　DRP10-CPV控制接口箱集成了電氣控制和氣路控制功能，用于臺體與控制測量?jī)x之間的連接。氣路系統包括氣源處理、控制、執行等功能元件，氣源處理器件為氣路提供符合要求的壓縮空氣，控制器件實現動作邏輯功能、安裝在氣路控制箱內，執行器件安裝在臺體上。

　　氣源處理器件包括空壓機和過濾器。空壓機提供壓力氣源，過濾器用來消除氣源中的污物及液態水，過濾后的氣體通過控制器件供給執行器件。

　　2.3 控制測量?jī)x

　　控制測量?jī)x選用我公司生產的DRM-CPV系列沖擊、碰撞控制測量?jī)x，技術成熟可靠，基于Windows操作系統開發的軟件界面，操作簡單方便。

　　DRM-CPV系列沖擊控制測量?jī)x主要用于控制沖擊顛震臺的動作過程，測量沖擊過程中的加速度、脈沖持續時間、速度變化量等沖擊試驗參量，并能打印出所有的測量數據，具有界面友好、操作方便、系統可靠等優點。

三、 供貨清單

四、使用環境

　　4.1 工作環境

　　電源要求：220V，50Hz，10A;380V，50Hz，8kW;

　　氣源要求：壓力≥0.8MPa，流量≥1m3/min;

　　空間推薦布置(L×W×H)：2000mm×2500mm×2500mm;

　　最小就位通道(W×H)：1500mm×2500mm;

　　溫度(℃)：0～40;

　　濕度：≤95%;

　　地基要求：標準機械工業廠房地坪(地坪承重≥200kN/m2)。
