LWS輕型沖擊機是軍用標準中規定的試驗用儀器，主要模擬船艦機械、設備和系統(以下統稱設備)在作戰中因可能遇到的水下爆炸、近距離脫靶炮火等產生的強烈沖擊，考核、評定船艦設備耐受強烈沖擊的能力。沖擊機采用提升機分別驅動擺錘和豎直錘到設定高度后自由落體產生沖擊。

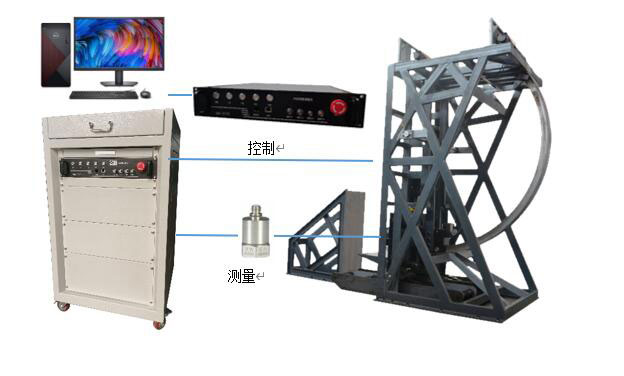

　　LWS輕型沖擊機主要由機械臺體、控制測量?jī)x兩部分組成，滿足GJB150、MIL-S-901E等相關試驗標準對沖擊試驗的要求。

一、技術參數

　二、部件介紹

　　LWS輕型沖擊機通過鏈?zhǔn)骄頁P(yáng)機帶動落錘和擺錘上升，到達所設沖擊高度，然后啟動剎車，確保沖擊錘安全停留在所設高度后，釋放剎車，沖擊錘自由下落，沖擊砧臺，能量由砧臺直接或通過過渡架間接傳遞到試驗樣品上，傳感器同時將信號反饋給測量系統,并傳到分析軟件中，通過電腦顯示器顯示出來，完成一次沖擊試驗。

　　機架由結構鋼焊接而成，作為試驗機的主框架與地基相連，用于支持各分部件及被試件的安裝。

　　橫向反力墻是在試件進行水平側向沖擊時，起到緩沖及限位作用。

　　簧組用于沖擊是的緩沖隔振。

　　沖錘分為落錘和擺錘。落錘用于豎直沖擊試驗，由豎向提升機構提升，靠?jī)筛Q直的導桿導向。擺錘用于水平?jīng)_擊試驗，安裝在1524mm的擺臂末端，由水平提升機構提升，靠軌道導向。

　　提升機構以鏈?zhǔn)骄頁P(yáng)機作為驅動以提升沖錘，并由釋放機構控制釋放。

　　安裝板按照國軍標要求設計，用戶可根據不同試驗要求進行選配。

　　三、控制測量?jī)x

　　控制測量?jī)x選用我公司生產的DRM-LWS系列控制測量?jī)x，技術成熟可靠，基于Windows操作系統開發的軟件界面，操作簡單方便。

　　DRM-LWS系列沖擊控制測量?jī)x主要用于控制輕型沖擊機臺體的動作過程，測量沖擊過程中的加速度、脈沖持續時間、速度變化量等沖擊試驗參量，并能打印出所有的測量數據，具有界面友好、操作方便、系統可靠等優點。

　　四、 使用環境

　　4.1 工作環境

　　電源要求：380V±10%，15kW;20V，50Hz，10A;

　　空間推薦布置(L×W×H)：6500×3000×5500(不含地基);

　　最小就位通道(W×H)：2500mm×5000mm;

　　溫度(℃)： 0～40;

　　濕度：≤95%;

　　地基要求：需要制作專用地基，現場有5噸以上起重設備。
