說明： 一、 設備概況 VHV3-1010液壓振動臺采用電液伺服閥通過高壓油液驅動作動器實現往復運動，為被試件提供各種振動環境。VHV3-1010液壓振動臺適用G
購買咨詢一、 設備概況
VHV3-1010液壓振動臺采用電液伺服閥通過高壓油液驅動作動器實現往復運動，為被試件提供各種振動環境。VHV3-1010液壓振動臺適用GJB150、GB/T2423、JJG638-2015等標準?？筛鶕?jù)實際使用需求選配防爆及遠程控制功能，滿足特殊行業使用要求。

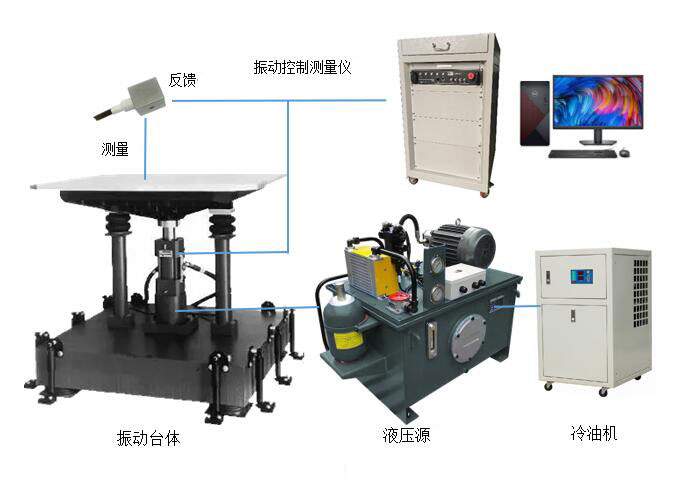

VHV3-1010液壓振動臺主要由機械臺體、液壓油源、振動控制測量儀三部分組成。
二、技術參數
項 目 | 指 標 | 單 位 |
較大推力 | 30 | kN |
較大載荷 | 500 | kg |
頻率范圍 | 1～60 | Hz |
較大位移p-p | 50 | mm |
較大速度 | 0.5 | m/s |
較大加速度 | 20 | m/s2 |
臺面尺寸 | 1000×1000 | mm |
安裝螺紋 | M16@200×200 | |
外形尺寸 | 臺體：～1000×1000×1000 油源：～2000×1500×1600 | mm |
整體重量 | 臺體：500；油源：1000 | kg |
電源要求 | 380V±10%，50Hz，26kW |
三、部件介紹
VHV3-1010液壓振動臺采用電液伺服閥通過高壓油液驅動作動器實現往復運動，為被試件提供各種振動環境，安裝在臺面上的傳感器將振動信號采集并傳到分析軟件中，通過電腦顯示器顯示出來，同時回到控制器中進行對比參與控制，形成閉環。調整控制儀的輸出波形就可以得到不同的振動模式，調整控制儀的輸出量級就可以得到不同的振動量級。
3.1 臺體
VHV3-1010的機座主要由底板和輔助支撐組成。通常底板預埋在地基內，與地基澆在一起。輔助支撐主要由導桿和直線軸承組成。導桿與直線軸承為工作臺面提供導向，使臺面沿垂向運動，保持臺面穩定，防止臺面發生扭轉，保障臺面能平穩運行，同時還能保護作動器。
VHV3-1010的作動器由伺服油缸、伺服閥、位移傳感器等組成。伺服油缸作為主執行機構，伺服閥作為電液轉換器件，將控制儀的電信號轉換成閥芯的直線運動，控制閥的開口從而控制油液的流量和流向，完成油缸活塞的往復運動動作。位移傳感器安裝在油缸內部，實時獲取活塞的位置信息，參與油缸的控制。
伺服閥是液壓振動臺的關鍵部件，其特性對液壓振動臺的指標影響最為突出。VHV3-1010采用美國MOOG公司的雙噴嘴-擋板式兩級流量伺服閥，該閥由馬達、雙噴嘴-擋板液壓前置放大器、四邊滑閥功率輸出級和力反饋機構組成。擋板位于兩個噴嘴中間并受力馬達控制來回擺動，控制噴嘴的噴出流量，從而控制與每個噴嘴的另一端相聯通的功率輸出級滑閥端部油壓力，使滑閥兩端油腔內產生壓力差，推動滑閥往復移動，這樣，高壓油通過伺服閥的開口進入執行機構(油缸與活塞)，與此同時，低壓油經過伺服閥的另一開口由管路回到油箱。
VHV3-1010的工作臺面的材料通常選用優質碳素結構鋼或高強度鍛造鋁合金兩種，可由用戶選擇。VHV3-1010工作臺面尺寸為1000mm×1000mm，試件安裝孔螺紋M16，螺紋孔中心距為200mm×200mm。布孔可根據用戶要求定制。
3.2 液壓油源
VHV3-1010采用高壓油源，主要由油箱、高壓油泵、電機、高精度濾油器、溢流閥、熱交換器、蓄能器、各類保護環節和電控系統組成。
熱交換器用于降低液壓油的溫度，確保系統處理良好的工作狀態。VHV系列液壓振動臺通常配備工業冷水機作為油源的熱交換裝置。工業冷水機是利用毛細管使油與冷媒進行熱交換，冷媒系統在吸收液壓油中的熱負荷，使液壓油降溫。
蓄能器用于補償系統壓力損失，減小各種因素導致的壓力波動，確保系統工作壓力穩定。
保護環節包括超壓、超低液位、超溫、電機缺相等，一旦出現上述情況，油源上的蜂鳴報警燈會閃爍鳴叫，當出現超低液位、電機缺相時系統會立刻切斷電機電源。所有報警信號出現后在電控柜和計算機上會同時顯示并保持，需要人為消除。
電控設備用于控制油源的開啟和停止，檢測油源系統的狀態, 可實現本地和遠程兩種控制模式。
根據系統技術參數，VHV3-1010的油源及冷油機主要指標如下：
油源 | 工作壓力 | 21MPa |
額定流量 | 40L/min | |
工作介質 | HM46號抗磨液壓油 | |
消耗功率 | 22kW | |
電源 | AC 380V±10% 50/60Hz | |
冷油機 | 制冷量 | 5700Kcal/h；6.6kW |
消耗功率 | 4kW |
四、控制測量儀
VHV3-1010的控制測量儀是我司生產的DRM-VHV系列振動控制測量儀，技術成熟可靠，基于Windows操作系統開發的軟件界面，操作簡單方便。
DRM-VHV系列振動控制測量儀主要用于控制各類振動試驗臺的動作過程，測量振動試驗過程中的頻率、加速度、速度、位移等試驗參量，
并能打印出所有的測量數據，具有界面友好、操作方便、系統可靠等優點。
硬件模塊輸入/輸出技術參數
輸 入 | |
通道數 | 4個同步輸入通道 |
通道量程 | ±10 V，±1 V，±100 mV |
采樣率 | 24位模數轉換（ADC），采樣率2048到65536可配置。 |
模擬通道 | 差分/單端可選， AC/DC耦合方式可選 |
輸入阻抗 | 單端100KΩ，差分200KΩ |
輸入接口 | 支持電壓輸入、電荷傳感器和IEPE傳感器，支持TEDS傳感器。 內置IEPE恒流源4mA。 |
其它輸入 | 8個數字輸入和8個數字輸出。 |
輸 出 | |
通道數 | 2個模擬輸出通道 |
分辨率 | 24位數模轉換（DAC） |
電壓范圍 | ±10 V |
輸出阻抗 | 小于50 W |
濾波器 | 模擬抗混疊濾波器和160 dB/Oct線性相位數字過濾器，防止混疊和相位失真 |
軟件功能
隨機控制技術指標 | |
控制策略 | 單通道、多通道加權平均、多通道較大值、多通道最小值 |
控制精度 | ±1dB |
驅動信號 | 連續的高斯隨機信號 |
控制通道 | 2~16個控制組，每個控制組對應一個參考PSD譜。每個控制組包含一個輸出通道和至少一個輸入控制通道。 |
目標譜 | 由用戶自定義試驗功率譜，采用表格方式輸入 |
頻率范圍 | DC-4800Hz，分16個頻率段。 |
分辨率 | 100、200、400、800、1600、3200譜線 |
動態范圍 | 高到90dB |
正弦掃頻技術指標 | |
控制策略 | 單通道、多通道加權平均、多通道較大值、多通道最小值 |
控制精度 | 幅值誤差小于±1dB，相位誤差小于±2度 |
目標譜 | 由用戶自定義試驗譜，采用表格方式輸入 |
頻率范圍 | 0.1Hz-5000Hz |
動態范圍 | 高95dB |
控制通道 | 2~16個控制組，每個控制組對應一個參考譜。每個控制組包含一個輸出通道和至少一個輸入控制通道。 |
閉環時間 | 典型10ms |
壓縮率 | 自適應或用戶定義 |
幅值探測技術 | 自適應的跟蹤濾波方法 |
波形失真度 | <0.3% |
頻率分辨率 | 0.01% |
掃頻模式 | 定頻、線性和對數 |
掃頻速率 | 線性掃頻：0~6000Hz/min。對數掃頻：0~100 Oct/min。 |
量程 | ≥100 m/s2 |
靈敏度 | 1000mV/g |
工作頻率范圍 | 0.5—500Hz |
