一、概述

　　液壓馬達耐久試壓臺主要用于中低功率液壓馬達進行耐久試驗測試的專用設備?？梢栽O(shè)定馬達轉速，壓力，測試時間等參數，設備根據設定的參數按 照設定的步驟可自動或者手動運行?？蓽y量馬達的轉速，壓力，流量，油溫等參 數，并根據需求自動繪制試驗曲線。試驗臺可根據實際需求，靈活定制配置完成相關試驗。

　　二、執行標準

　　GB/T 3766-2001 《液壓系統通用技術條件》

　　GB/Z 20-123-2006 《液壓系統總成清沽度檢驗》

　　JB/T 6996 -2007 GB2894-2008 《重型機械液壓系統通用技術條件》 《安全標準及使用導則》

　　GB/T 24001-2004 《環境管理體系》

　　GB/T 28001-2011 《職業健康安全管理體系》

　　GB/T 5226.1-1996 《工業機械電氣設備笫一部分：通用技術條件》

　　JB/T 10829-2008 《液壓馬達》

　　JB/T 7041-2006 《液壓齒輪泵>

　　JB/T 7041-2006 《液*向柱塞泵》

　　三、試驗項目

　　a)跑合試驗;b)排量驗證試驗;c)總效率試驗、容積效率試驗;d)啟動效率試驗; e)外滲漏檢測試驗;f)低速性能試驗;g)超速性能試驗;h)滿載試驗;i)超載試驗; j)沖擊試驗;k)連續換向試驗;

　　四、試驗臺技術參數及規范

　　1)試驗臺使用環境

　　a) 環境溫度：-5-+50°C;

　　b) 環境濕度：20%-95%RH;

　　c) 電源：三相AC380V ±10%，頻率50HZ±1HZ，三相五線制，設備總功率約: 435KW

　　d) 氣源壓力：不低于0.4MPa，流量彡10m3/h;

　　e) 冷卻水需求：流量彡5 m3 /h;進水溫度彡20 C;

　　1/7

　　1. 驅動加載裝置采用電渦流加載

　　a) 較大吸收功率：315KW

　　b) 額定扭矩：2000N.M

　　d)轉速控制范圍:200-2000rpm,可正反轉

　　2. 加載液壓系統

　　a) 油箱容積2000L,不銹鋼油箱

　　b) 加載油泵總流量210L/min，額定壓力35MPa，較大工作壓力40MPa;

　　c) 液壓加載電機總功率207KW c)液壓系統冷卻方式：水冷

　　3. 進出口壓力傳感器測量范圍

　　壓力傳感器品牌：WIKA壓力范圍:0-600bar 測量精度：±0.25%FS

　　4. 扭矩傳感器測量范圍：

　　0-2000N.M 精度 0.2%FS 0-200N.M 精度 0.2%FS

　　5. 流量傳感器測量范圍

　　流量傳感器品牌：和德尼科測量范圍25-600L/min測量值精度：±2%

　　6:溫度傳感器

　　溫度傳感器品牌:WIKA測量范圍-20-150°C，測量精度：±0.25%FS

　　五、方案簡介

　　.試驗臺臺架及整體布局簡介

　　5.1.1試驗臺主要由以下幾個部分組成

　　2/7

　　1) 測試臺架倉

　　2) 液壓加載系統

　　3) 主電控柜

　　4) 操作控制柜

　　5) 水冷卻系統

　　5.1.2測試臺架倉采用空心型鋼焊接而成，具有結構強度高，能承受試件工作時的振動沖擊，具有足夠的強度和剛度，能保證測試工程中的溫度。臺架四周為開 放式，方便產品測試時吊裝操作和維修。

　　5.1.3液壓測試加載系統設計為獨立的裝置

　　5.2驅動加載系統

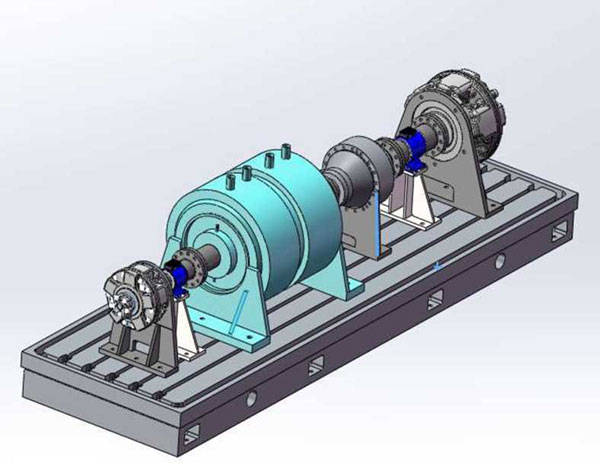

　　5.2.1驅動加載系統采用臥式布置，整體布置在加載臺架上，具體布置如圖2所示

　　5.2.2驅動加載系統主要由電渦流制動器，扭矩傳感器，連軸器，試件工裝等組成

　　5.2.3驅動加載電渦流兩端分別與連軸器，扭矩傳感器，試驗工件連接

　　5.2.4工作臺的兩側為試件測試管路的連接接口通過快插接頭連接，方便快速更

　　新管路;

　　5.2.5扭矩傳感器采用國產優質，參數如下：

　　5.3液壓測試回路

　　5.3.1液壓系統為獨立的臺架，油箱及控制閥組均布置在液壓測試回路架上 5.3.2液壓系統所有油口均通過一部分硬件+軟管連接到測試臺架上，各油口名稱均有明顯的標識;

　　5.3.3液壓系統主要由油箱，油溫控制系統，液壓測試回路等組成，具體原理圖見圖3

　　5.3.4液壓系統油箱2000L，布置在測試回路支架上;

　　5.3.5油箱采用304不銹鋼焊接，油箱的正面設置大的清洗艙口，方便后期對油箱進行清洗。

　　5.3.6油箱上設置有液位指示計，方便實時觀察油液液位情況;

　　5.3.7油箱上設置有液位開關，具有具有多級液位報警，如液位高，液位低，液位低緊急停機功能。

　　5.3.8油箱上設置有帶干燥劑的空氣濾清器，可有效防止水汽進入油箱，當干燥劑變色時，系統報警提示更換;

　　5.3.9油箱上面預留一組電機泵組進口，方便后期增加其他功能測試;

　　5.3.10系統配置水冷卻器，通過系統自動控制冷卻，保證液壓系統在長時間連續工作的狀態下，油溫溫度滿足測試要求。

　　5.3.11測試系統采用比例壓力，流量控制，可實現馬達的轉速和壓力任意調節; 5.3.12液壓系統回油路上設置流量計，可實時檢測液壓馬達的輸出流量;

　　5.3.13在回油路上設置回油過濾器，同時設置獨立循環過濾系統，保證油箱油液的清潔度。

　　5.4 電控系統

　　5.4.1電控系統主要由強弱電電器元件組成，整體布置在電控柜內，強弱電分開布置;

　　5.4.2電氣系統的走線美觀，各元件標識清楚，電氣布置示意圖如下

　　5.4.3主控制柜設有急停按鈕，能在設備出現緊急情況時實現緊急停機的功能; 5.4.4強電電氣元件斷路器接觸器采用施耐德，軟啟動器采用正泰;

　　5.4.5電控柜留有至少3-4各導軌的擴展容量，便于二次升級;

　　5.4.5所有傳感器供電采用線性電源;

　　5.4. 6所有控制系統的用于數據傳輸，顯示以及處理的線纜均采用屏蔽線，電氣 柜具有良好的接地，電氣柜各線路均設置有漏電保護開關。

　　5.4.7電氣柜門采用密閉式，門上配有8mm鎖.

　　5.4.8對于電氣元件裸露部分均進行遮蓋，并張貼警示標牌;

　　5.4.9試驗臺所有傳感器選用的是國內外優質產品，能滿足系統長時間工作;同時測試數據，均接入到電氣采集系統，能實時對各參數進行監控，并能實現顯示和紀 錄;

　　5.5米集系統

　　5.5.1計算機采用研華工控機，操作系統為WINDOWS 10,數據處理系統為office 2019;采用labview進行編寫，采用中文界面，計算機配置如下：

　　CPU: I7處理器 內存：16GB 網口數量:3

　　顯卡;2G獨顯 硬盤：1TB

　　5.5.2系統采用研華PCI系列高速數據采集卡。它高可達250ks/s采樣，及16 位高精度A/D轉換器，可以采用模擬量單端輸入或者差分輸入，也可組合輸入。它同時帶有2個16位D/A輸出通道，16位數字量輸入、輸出通道。高速數據采集和高精度AD轉換器，可以保證信號可以被完整和真實的紀錄。

　　5.5. 3系統采用西門子邏輯控制器進行IO信號輸入輸出控制。該系列PLC具有 極高的穩定性和*的擴展性。通過各種模塊即可添加輸入輸出通道，方便系統 擴展。同時該系列PLC具有以太網接口，可以方便PLC快速與計算機進行數據交 換，以保證系統的高響應性。

　　5.6程序系統

　　5.6. 1系統程序采用LABVIEW進行編寫。能夠輸入產品的序列號或者型號，操 作者姓名，自動保存到設定文件夾。

　　5.6.2可人工或者自動啟動各項測量參數并記錄，具有數據采集，顯示，存儲，查詢，功能;實時油壓，實時流量，實時扭矩，試驗油溫度，試驗進行的時間， 設定溫度，設定油壓，設定流量，設定時間等。

　　5.6.3具有電機控制，故障報警，數據采集，輸出控制，自動監控試驗過程，實時顯示試驗結構和過程變化的功能;實時電機轉動方向，電機轉速，試驗油溫度， 試驗時間等

　　5. 6.4系統在被試件損壞，設備異常，出現影響安全工況時(如轉速波動過大，載荷波動過大等)，具有安全保護功能，能夠聲光報警和自動停機，并顯示故障 原因;

　　5.6.5軟件具有自動模式，手動模式。

　　5.6.6試驗臺軟件

　　5.6.7采用人工輸入產品編號，測試人員姓名，對相應的產品數據自動保存，做 到每個產品數據可追溯。

　　5.6.8數據查詢方式可按多種方式查詢，具體如下圖所示;

　　1)按照編號查詢：根據型號輸入編號(可以進行部分輸入)，查詢所有編號的數 據，用戶可以通過“向前”“向后”按鈕查看不同的編號信息。

　　2)按時間查詢，根據試驗時間(可以是某一天或者某一段時間)，查詢所有符合 條件的編號。
