1-1、 試驗室簡述

　　試驗室根據空氣焓差法原理設計建造，用于測量房間空調器、除濕機(冷凝式)的各項性能指標：

　　房間空調器：制冷能力(制熱能力)、電量消耗、能效比(EER)、性能系數(COP)、循環風量以及季節能源消耗效率(SEER)等

　　除濕機：可以同時測試三臺除濕機(總除濕量不大于120L/24小時，室內外側每個房間較大除濕量不大于60L/24小時)。

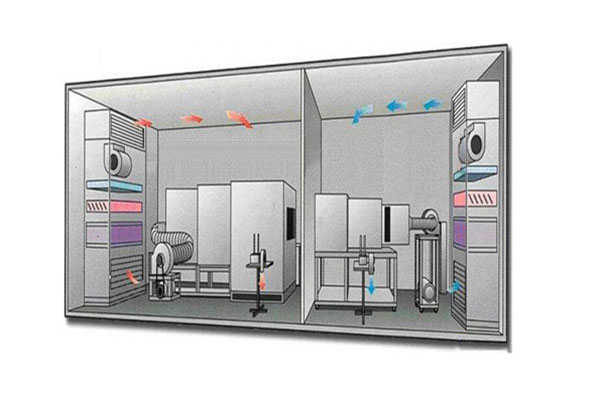

　　試驗室由室外側房間、室內側房間、空氣處理機、制冷系統、加熱加濕系統、風量測量系統、電控系統、計算機測控系統等多部分組成;

　　試驗室設計主要依據相關國際標準及中國標準，如ISO5151，GB/T7725，，GB/T 19411等等，也可根據客戶的要求進行部分特殊功能的定制。

　　1-2、 試驗室依據的標準和規則

　　首先，試驗室可根據客戶要求的國際或國家標準進行設計建造，以下為通用的依據標準，試驗室所有的設備及部件乃至測試數據均符合通用的相關國際標準：

　　GB/T 7725-2008------《房間空氣調節器Room air conditioners》

　　GB/T 19411-2003------《除濕機Dehumidifiers》

　　GB/T 22257-2008 《移動式空調器通用技術要求 General specification for mobile air conditioner》

　　1-3、 試驗室主要設備及工程

　　試驗室主要設備：

　　室外側及室內側保溫房間(共2間)

　　室外側及室內側空氣處理機柜(共2臺)

　　室外側及室內側冷風機組(共5臺)

　　室外側及室內側加濕水箱(共2臺)

　　室外側及室內側干、濕球采樣裝置(共2套)

　　室外側及室內側風量測量箱及電動升降臺(共1套)

　　被試機出風取樣裝置(共2臺)

　　被試機變頻穩壓供電電源(共1臺)

　　系統電氣控制柜(共1臺)

　　室外側及室內側環境控制及測量?jī)x表(共5臺)

　　試驗室數據采集系統(共1套)

　　計算機及軟件系統(共1套)

　　試驗室主要工程：

　　試驗室保溫圍護結構安裝工程(包括保溫板拼裝及密封/送風孔板吊裝/再處理設備安裝/地面保溫等)

　　試驗室保溫圍護結構室內照明工程

　　試驗室制冷系統管道工程

　　試驗室加濕配水系統工程

　　試驗室控制電氣接線工程

　　試驗室系統傳感器接線及計算機通訊接線工程

　　試驗室系統軟件工程

1-4、      試驗室的技術性能指標

試驗室綜合性能指標

 試驗室結構及測試范圍

1-1、      試驗室安裝位置要求

試驗室安裝場地建議尺寸為不小于14000×6000mm（長×寬）區域（中間不能有立柱，尺寸包括測控室），地面需水平

試驗室安裝場地的內部最小高度不得低于3600mm，建議高度*高于4000mm

1-2、      試驗室外形尺寸(不含測控室及設備安放間)

試驗室占地約：10000×4500×4000 mm （長×寬×高）

室內側(外尺寸)：6000×4400×3600 mm （長×寬×高）

室外側(外尺寸)：5000×4400×3600 mm （長×寬×高）

試驗室房間底部有鋼制底架。

室內占地長10米，寬5米，高4米，室外設備占地約：長8米，寬2米

1-3、      試驗室保溫

室內側保溫材料：100mm(4”) 厚的聚氨酯發泡保溫庫板，庫板兩壁面為0.6mm厚彩鋼板

室外側保溫材料：100mm(4”) 厚的聚氨酯發泡保溫庫板，庫板兩壁面為0.6mm厚彩鋼板

庫板間為凹凸槽結構，以鎖鉤連接及固定，每塊庫板間用硅膠予以密封

1-4、      試驗室內其他配件

室內外側：鋼制噴涂

室內、外側地板：2mm厚#304不銹鋼

1-5、      試驗室安裝地面要求

試驗室安裝在室內地面上，安裝地面需注意水平，水平度在±5mm以內

試驗室設備安裝地面的較大承重應大于800KG/M2

1-6、      試驗室天花安裝

室內側：天花為灰白色噴涂的多孔鋁板，用鋼價龍骨吊裝在房間內，距離頂板約400mm

室外側：天花為灰白色噴涂的多孔鋁板，用鋼價龍骨吊裝在房間內，距離頂板約400mm

1-7、      試驗室保溫門

室內側： 1200mm (寬) ×2200mm(高)保溫門

室外側： 1200mm (寬) ×2200mm(高)保溫門

1-8、      試驗室其他設計尺寸

室內側觀察窗：400mm (寬) ×500mm(高) ，雙層中空隔熱玻璃，離地約1000mm

室外側觀察窗：400mm (寬) ×500mm(高) ，雙層中空隔熱玻璃，離地約1000mm

室內、外側中隔墻窗機測試孔洞：根據客戶要求定制 ，一般700mm（寬）×500mm（高），離地約900mm，配有活動板，不用的時候，可以將測試孔封閉。

室內、外側中隔墻預留管線過孔，直徑100mm，，配有絕熱管塞，不用的時候，可以將過孔封閉。

1-9、      試驗室供電要求

三相五線制供電，380V/50Hz/120kVA，供電電纜直接接入試驗室電氣控制柜

1-10、  試驗室供水要求

500L/小時的不間斷供水至試驗室安裝場地

1-11、  被試機種類

無風道房間空調器及熱泵

一體式空調器（窗式空調，移動空調）

分體式空調器

嵌入式空調器

車載空調器

帶風道房間空調器及熱泵

其他可通過空氣焓差法測量的空調器及熱泵

移動式空調

除濕機

1-12、  被試機可測能力范圍

1-13、 被試機供電

　　被試機供電采用定制30KVA的變頻穩壓電源提供

　　三/單相供電：100~260V×3，45~60Hz

　　-試驗室技術規格

　　1-1、 試驗室測試項目

　　測試項目依據GB/T 7724-2008及ISO 5151-2010標準要求：

　　額定制冷能力試驗(T1、T2、T3工況)

　　額定制熱能力試驗

　　較大運行制冷試驗

　　最小運行制冷試驗

　　較大運行制熱試驗

　　最小運行制熱試驗

　　凍結試驗

　　凝露試驗

　　冷凝水排除試驗

　　自動除霜試驗

　　測試項目依據GB/T 19411-2003標準要求：

　　風量、靜壓損失、出口全壓及輸入功率

　　除濕量

1-2、      試驗室溫濕度測量控制范圍及精度

更多詳情請聯系我公司獲??！
